'PATCH' облучатель для прямофокусной антенны диаметром 67 см и f/D=0.43 для приёма сигналов со спутника AO-40
ВВЕДЕНИЕ. Облучатель (FeedHorn) - это такой дивный девайс (устройство), который/ое производит передачу сфокусированного тарелкой-антенной сигнала на вход конвертора. Внешне выглядит (в основной массе) как 'рупор'
и присоединяется, одной своей стороной через разъём, к конвертору. Облучатель вместе с конвертором подвешивается (устанавливается) в фокусе тарелки, усиливает принимаемый сигнал 2400…2402 MHz, конвертирует его в другой
диапазон (IF, Intermediate Frequency, 144…146 MHz), в котором работает ваш радиолюбительский трансивер. По другому - облучатель вместе с конвертором - это 'головка', она же LNB (Low Noise BlockConvertor). Основные параметры головки - её диапазон и 'шумливость'.
'Шумливость' головки измеряется в dB, чем она меньше, тем лучше.

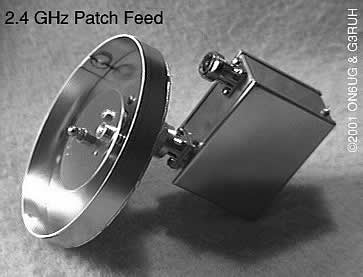

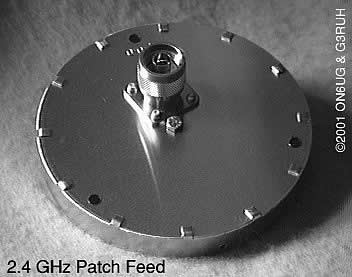

Так выглядит фирменный 'PATCH' облучатель ON6UG & G3RUH

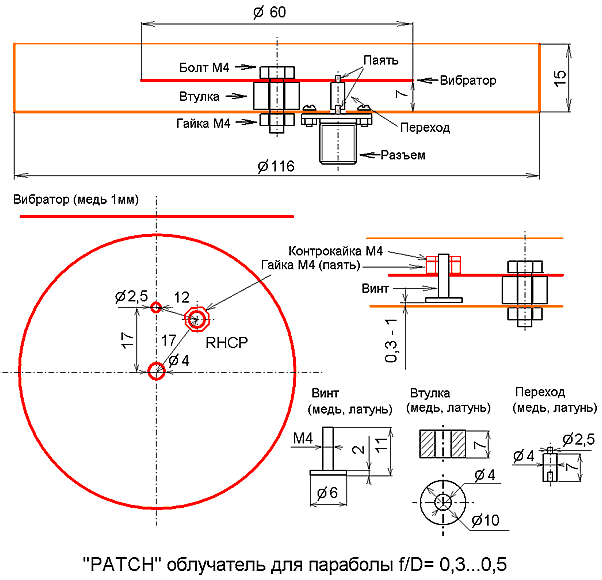

ИЗГОТОВЛЕНИЕ. Для изготовления облучателя необходимо взять двухсторонний стеклотекстолит (толщиной 1.5 мм). Из него вырезается круг диаметром = 116 мм. (см. чертёж ниже). Потом, из медной фольги толщиной 0.3 мм вырезается полоска длиной = 116 х 3.1415
+ 5 (мм) и шириной = 15 + 2 (мм). Один край полоски необходимо облудить на 4 мм и припаять её к краю диска по всему периметру и внутри и снаружи, чтобы высота бортика была 15 мм от внутренней стороны диска. Из медной проволоки диаметром 1 мм согнуть кольцо
и припаять к внешнему краю фольги, для усиления жесткости. Можно и нужно приделать "уши" для крепления облучателя к параболе. На вибратор ещё нужно напаять латунную гайку для подстройки поляризации. Потом установить (припаять) переход от разъёма
(у меня сразу прикручен конвертор) к вибратору и прикручен сам вибратор. Разъём желательно немного повернуть, чтобы он не мешался при регулировке поляризации.
НАСТРОЙКА. Подключаем наш источник сигнала 2401 MHz к 4-х витковой спиральной антенне круговой поляризации правого вращения. Антенна делается из медной проволоки диаметром = 2 мм на оправке 40 мм четыре витка с шагом 28 мм. Конец спирали припаивается
к разъёму, врезанному в миллиметровую дюралевую пластину 120 х 140 мм. Расчёт выполнен с помощью программы Helical-O-Matic Antenna Tool v.0.02 от Jim Cronin (N2VNO). Спираль наматывается по часовой
стрелке, если смотреть через разъём на спираль. Располагаем на расстоянии 1.5 ... 2 м от параболы и выжимаем максимальный сигнал - ловим фокусное расстояние, центрируем облучатель, подстраиваем настройку поляризации и т.д.
РЕЗУЛЬТАТ. Сигнал от 'маяка' со спутника АО-40 на частоте 2401.323 MHz слышен:
в апогее = +12 dB;
в перигее (на высоте 32 000 км) = +14 dB;
шум Солнца = +2 dB над шумами.
Прибавка шумов при включении питания конвертора +11 dB при входе 144 MHz - 2кТо.

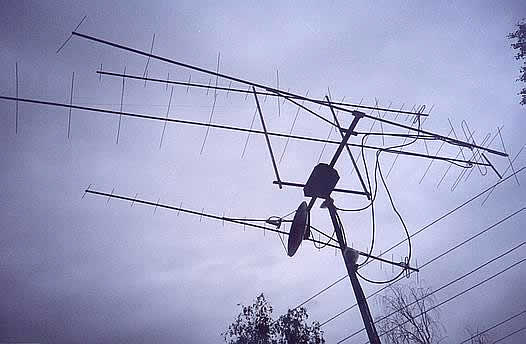

'PATCH' облучатель установлен на антенне у радиолюбителя UA4NM, где каждый день эксплуатируется.
